Serie LMW - guía de bola ancha

Descripción

Carga pesada y compacta

Capacidad de autoajuste

intercambiabilidad


Incurie now

Detalles del producto

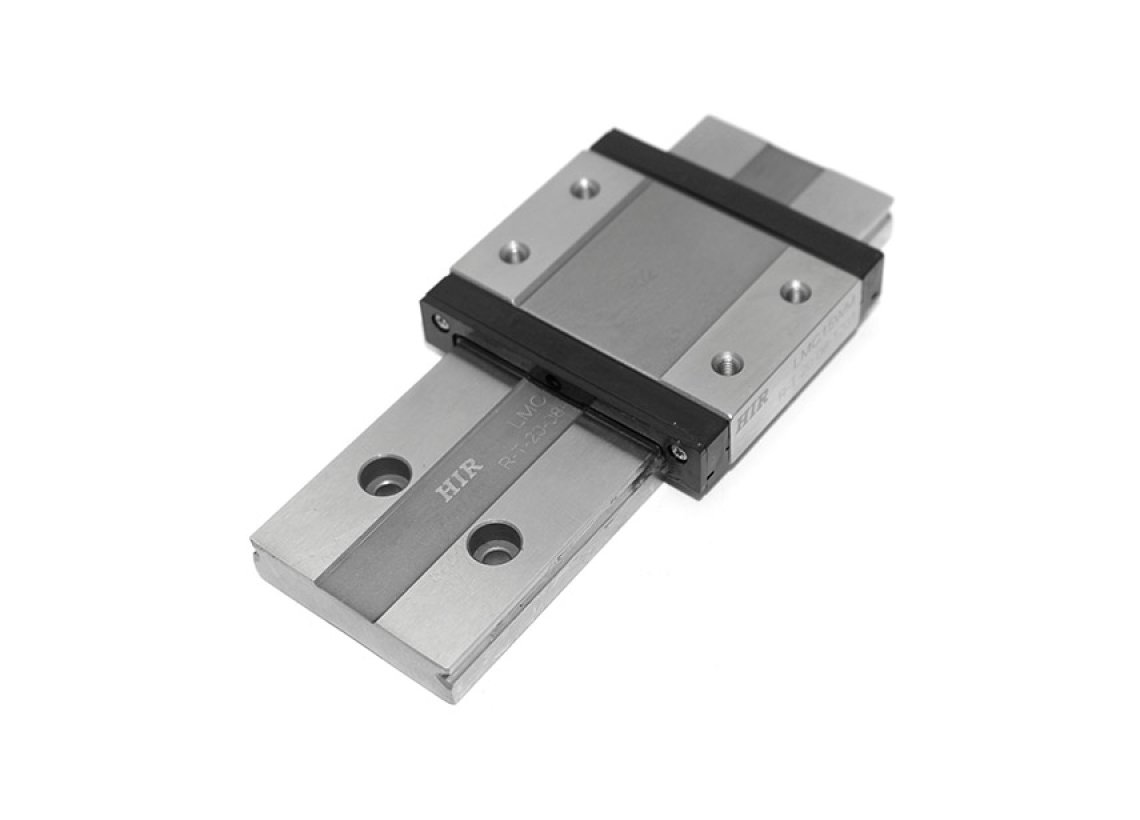

Las bolas de LMW Rodan en cuatro filas de raceways de precisión de tierra en un carril LM y un bloque LM, y las placas terminales incorporadas en el bloque LM permiten que las bolas circulen.


Ya que las placas de retención sostienen las bolas, no se caen incluso si el riel se saca. Cada Hilde de bolas se coloca en un ángulo de contacto de 45°, de modo que las cargas nominaplicadas al bloque LM son uniformes en cuatro direcciones (dirección radial, dirección radial inversa y dirección lateral), lo que permite que la guía se utilice en todas las orientaciones. Adicionalmente, el bloque ILpuede recibir una precarga bien balance, aumentando la rigidez en cuatro direcciones mientras mantiene un coeficiente de fricción constante y bajo. En una estructura de centro de gravedad bajo con un ancho de riel grande y una altura total baja.


Este modelo se puede utilizar en lugares que requieran compactibilidad o alta rigidez contra momentos, incluso en confi guración de un solo eje.

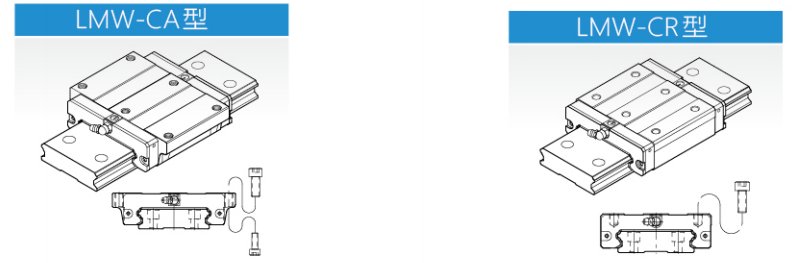

Modelo lmw

La brida del bloque LM tiene agujeros perforados. Se puede montar desde arriba o desde abajo.


Modelo LMW-CR

Los modelos LMW17/21CR tienen cuatro agujeros de derivación en el bloque LM. Los modelos LMW27/35/50CR tienen seis agujeros de derivación en el bloque LM.
